Durch die hochflexiblen, filigranen Flachlamellen wird in Abschirmstellung eine maximale Durchsicht nach außen ermöglicht.
Vor allem bei der Renovierung wenn der Platzbedarf für das Raffstorepaket gering ist bieten Raffstoren mit Flachlamellen die perfekte Lösung. Aber auch
aufgrund ihres filigranen Designs wird die Ausführung in Verbindung mit Seilführung gerne gewählt.
Seitliche Führungsschienen nach RAL-Farbkarte pulverbeschichtet setzen Akzente an der Fassade.
|
STECKBRIEF
|
|
min. Breite (mm):
|
450-600
|
|
max. Breite (mm):
|
5000
|
|
max. Höhe (mm):
|
4000
|
|
Fläche (m2):
|
12,0-25,0
|
|
Lamellenbreite (mm)
|
60/80/100
|
|
Antrieb:
|
Motor oder Kurbel
|
|
Typenbezeichnungen:
|
C/E 60/80/100 AF C/E 60/80/100 AF A6
|
|

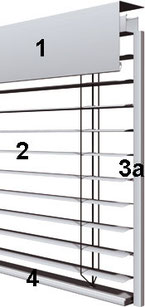

1
|
|
Blende
|
|
|
in verschiedenen Formen, gekantet, pulverbeschichtet.
|
|
|
|
2
|
|
Lamellen
|
|
|
60, 80 oder 100 mm breit mit ungeösten Stanzungen. Optional ist die Ausführung mit Kunststoffösen möglich. Diese mindern den Verschleiß und reduzieren die
Geräuschbildung.
|
|
|
|
3a
|
|
Führungsschienen
|
|
|
stranggepresst, pulverbeschichtet, gewährleisten den einwandfreien Lauf der Lamellen. Zur Geräuschdämmung sind schwarze Kunststoffkeder eingezogen.
|
|
|
|
3b
|
|
Seilführung
|
|
|
mittels polyamidummantelter Stahldrahtlitze, welche durch Stanzungen in den Lamellen verläuft und unteren Spannwinkel aus Aluminium.
|
|
|
|
4
|
|
Unterschiene
|
|
|
aus stranggepresstem Aluminium, pulverbeschichtet.
|
|
|
|
|
Motor
|
|
|
Wartungsfreier Mittelmotor, Schutzart IP 54 mit einstellbaren oberen und unteren Endschaltern.
|
|
|
|
|
Oberflächenbehandlung
|
|
|
Für die pulverbeschichteten Aluminiumteile (außer Lamellen) gilt die RAL-Classic-Farbkarte. Die Farben DB 701, 702 und 703, acht Strukturfarben gemäß WAREMA-Farbkarte
sowie eine C0-Eloxierung sind ebenfalls ohne Mehrkosten lieferbar. Tarnfarben und Leuchtfarben sind ausgeschlossen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
